Linux内核调用SPI驱动_实现OLED显示功能

0. 导语

进入Linux的世界，发现真的是无比的有趣，也发现搞Linux驱动从底层嵌入式搞起真的是很有益处。我们在单片机、DSP这些无操作系统的裸机中学习了这些最基本的驱动，然后用过GPIO时序去模拟、然后用那个芯片平台的外设去配置参数，到Linux的世界，对于底层的时序心中有数，做起来就容易很多。学习的过程就是不断的给自己出难题，然后去解决他，在未来工程里面遇到这个问题，就瞬间可以解决了，这就是经验的积累吧。

Linux驱动目录，包含了底层写好的SPI驱动，我们需要想办法调用人家写好的SPI驱动，就不需要写IO口模拟SPI时序了。在网络上，对于SPI应用级的驱动倒是很多，平台级驱动很少，而我们想把平台级驱动二次包装在我们的字符设备驱动中，对于用户，无需考虑SPI通信写协议还是写命令，只需要使用read和write函数写显示的内容就好了。

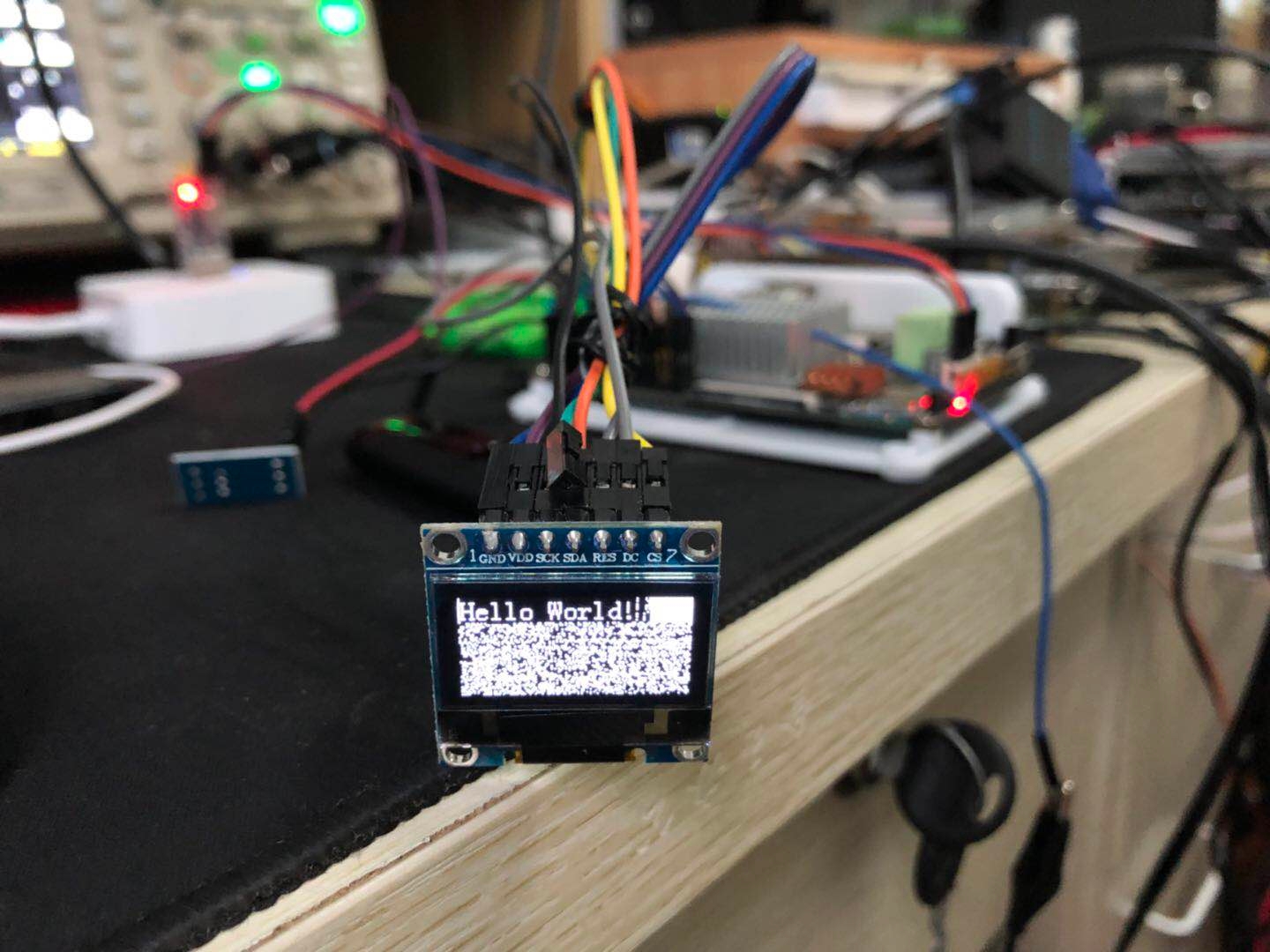

基于这样的想法，我们找了一个使用SPI协议的从器件来实现，我手里面有OLED设备，是支持SPI协议在OLED显示面板上显示字符的。所以搭建一个实验平台，做一个OLED的demo，未来所有的从SPI设备都遵循这个框架（而且我们在这个驱动中加入 了内核机制的驱动的自旋锁、互斥体的内核操作）。

实验平台如下：

• ARM板子： 友善之臂Nano-T3 （CortexA53架构, Samsung s5c6818）

• **ARM的Linux系统：**Ubuntu 16.04.2 LTS

• **编译调试Linux：**Ubuntu 16.04.3 LTS amd64版本

• **编译器：**arm-cortexa9-linux-gnueabihf-gcc （64位版本）

• **从设备：**OLED （SPI模式）

1. 驱动架构模型

总体驱动架构模型如图所示，对于OLED驱动的表述，主要包含两个方面，一个是OLED这个传感器的抽象；一个是，misc字符驱动的注册，里面有read和write函数，供用户接口调用，（在read和write函数里面使用OLED设备表述里面的master控制oled的行为就好了，比如显示，清除，复位之类的）。

oled设备表述，为OLED设备的抽象，里面包含对硬件的描述和SPI的描述，还有对于写时序的时候使用自旋锁和互斥体对时序进行的保护，master为对oled设备的基本操作，包含复位，写字节等等。

在本博客中最重要的就是SPI平台驱动的使用，问题也非常的清晰，我们如何使用linux内核驱动里面写好的spi，参考Linux SPI API文档里面，那么复杂的结构体，哪些是在驱动中要使用，哪些是在应用级程序中使用的。网络上的资料大部分都是应用级的，没有讲述在字符驱动中二级注册spi驱动的，而我们对于OLED这样的SPI设备，则需要在驱动中调用，让用户无需关心任何SPI的调用。

在驱动模型中，master操作结构体里面，oled_write_byte这样的函数里面则需要调用系统级SPI，问题就非常明确，就在写byte的时候使用SPI。

那么我们就需要在注册完字符设备的时候，向内核注册spi，然后我们使用该SPI对OLED操作。

2. linux SPI驱动的注册

Linux Drivers目录具备一定的通用性也具备各个架构区别不同，在包含头文件的时候，要包含

1. 通用性的linux spi文件 #include <linux/spi/spi.h>

2. mach级特性文件#include <mach/slsi-spi.h>

同时也要关注：

1. plat级的device.c文件，里面包含了spi_board信息的模板，用这个可以省去了很多麻烦。

我们使用的oled_hw_t， 图上的结构（OLED->hw）的具体定义，里面定义了io口的编号和spi的各种机制，注意谁是指针，谁是实体。

struct oled_hw_t
{
	unsigned int res_io_num;
	unsigned int dc_io_num;
	struct spi_transfer		spi_trans;
	struct spi_message		spi_msg;
	struct spi_driver		*spi_drv;
	struct spi_device		*spi_dev;
	struct spi_master		*spi_master_bus;
};

我需要定义以下机制：

• spi_driver

  spi_driver会向内核申请总线处理的权限，当我们加载驱动的时候，在ARM机器的linux上的/sys/bus/spi/drivers目录下会看到申请SPI驱动内核的名字。

  static const struct spi_device_id oled_spi_id[] =
  {
  		{“oledspi”, 1},
  		{},
  };
  static struct spi_driver sp6818_spi_driver =
  {
  		.driver 			=
  		{
  				.name		=	"oled_spi",
  				.bus		=	&spi_bus_type,
  				.owner  	= 	THIS_MODULE,
  		},
  		.probe				=	oled_bus_spi_probe,
  		.remove 			= 	__devexit_p(oled_bus_spi_remove),
  		.suspend 			= 	oled_bus_spi_suspend,
  		.id_table			=	oled_spi_id,
  };
  MODULE_DEVICE_TABLE( spi, oled_spi_id );

  按照spi_driver驱动的格式进行，补充好probe和remove，suspend函数，但是这里存在一个问题，当我们应该spi_register_driver的时候，正常应该执行probe函数里面的内容，但是这个不执行，怀疑是因为二级包装问题，我们的主调还是使用misc驱动的字符设备 __init标示在 misc的初始化函数上，而导致不进入spi_driver的probe函数。

• spi_device

  spi_device和spi_driver是成对出现的，在spi_driver注册完之后，则需要对spi_deivce进行配置，我们首先要声明一个spi_device，一会儿借助linux 的drivers 里面的platform级的deivce.c文件中的spi_board来注册我们的spi_device。

  定义spi_device驱动，这里面的配置信息可以瞎填，我们使用spi_board中的配置信息会覆盖这些信息。

  static struct spi_device sp6818_spi_device =
  {
  		.mode				=	SPI_MODE_3,
  		.bits_per_word		=	16,
  		.chip_select		=	SPI_CS_HIGH,
  		.max_speed_hz		=	100000,
  };

  然后现在的工作就是如何spi_device和我们刚才spi_driver进行绑定了。

  定义下面的信息：

  static struct s3c64xx_spi_csinfo sp6818_csi =
  {
          .line       		= 	OLED_CS_IO,
          .set_level  		= 	gpio_set_value,
          .fb_delay   		= 	0x2,
  };

  struct spi_board_info sp6818_board_info =
  {
          .modalias       	= 	"oled",
          .platform_data  	= 	NULL,
          .max_speed_hz   	= 	10 * 1000 * 1000,
          .bus_num        	= 	0,
          .chip_select    	= 	2,
          .mode           	= 	SPI_MODE_3,
          .controller_data    = 	&sp6818_csi,
  };

  这个模板就定义在platform级文件夹的device.c里面，我们按照模板的定义方式在我们的驱动文件里面也定义一个，在s3c64xx_spi_csinfo sp6818_csi中定义的是片选信号的IO口，这个IO口根据硬件原理图来的，然后定义spi_board_info结构体，这些都是为spi_device做准备的，spi的配置信息也由此写入。



  按照这个顺序进行：程序就如同下面的参考，后面会给出完成程序。

  static void oled_module_hw_init( OLED *self )
  {
  	int ret,i;
  	struct spi_master *master;
  	struct spi_device *spi;

  	self->hw.res_io_num = OLED_RES_IO;
  	self->hw.dc_io_num	= OLED_DC_IO;
  	printk( DRV_NAME "\tregister spi driver...\n" );
  	self->hw.spi_drv = &sp6818_spi_driver;
  	ret = spi_register_driver( self->hw.spi_drv );
  	if ( ret < 0 ) {
  		printk( DRV_NAME "\terror: spi driver register failed" );
  	}
  	printk( DRV_NAME "\tmaster blind spi bus.\n" );
  	master = spi_busnum_to_master( 0 );
  	master->num_chipselect = 4;
  	if ( !master ) {
  		printk( DRV_NAME "\terror: master blind spi bus.\n" );
  		ret = -ENODEV;
  		return ret;
  	}
  	printk( DRV_NAME "\tnew spi device...\n" );
  	spi =	spi_new_device( master, &sp6818_board_info );
  	if ( !spi ) {
  		printk( DRV_NAME "\terror: spi occupy.\n" );
  		return -EBUSY;
  	}
  	self->hw.spi_master_bus	= master;
  	self->hw.spi_dev = spi;
  	printk( DRV_NAME "\thw init succussful...\n" );
  }

到此，完成，spi的注册。

spi_device的注册里面，会在ARM上面的Linux的/sys/bus/spi/devices下面出现我们注册的device设备，如图：

spi0.2就是我们所注册的device设备，这个命名就和我们的spi_board_info有关系了，

如果，bus_num = 5, chip_select = 20， 那么注册的device就是spi5.20了。这里还有个坑，就是片选信号的数值大小和master里面的片选num的问题，linux的spi api要求，master的num-chipselect必须大于 spi_board_info里面chip_select的数值。你也看到上面初始化程序，为什么master->num_chipselect = 4； 这个语句了。

3. SPI 的使用

在驱动里面对于spi的使用就非常简单了。例如我们oled的write_byte函数：

static void oled_module_write_byte( OLED* self,				\
									unsigned int dat, 		\
									enum data_type_t type)
{
	int status;
	unsigned int write_buffer[1];

	if ( type == ENUM_WRITE_TYPE_CMD )
		self->master->set_dc_low( self );
	else
		self->master->set_dc_high( self );
	write_buffer[0] = dat;
	write_buffer[1] = 0xFF;
	status = spi_write( self->hw.spi_dev, write_buffer, 1 );
	if ( status  )
		dev_err( &self->hw.spi_dev->dev, "%s error %d\n", __FUNCTION__, status );
}

使用spi_write函数就好了。

4. 结语

探索Linux SPI真是很费劲，这些花了好多时间，经历了无数次的实验，因为是驱动，经常在调试过程中出现暴栈、指针乱指，这些对于Linux内核都是毁灭性的错误，只能重启ARM Linux。光重启Linux就好几百次。不过总算是有成果，对于Linux驱动的学习还在进行，下次可能要实验I2C的平台驱动，找到规律和不同，再加上一些内核的操作，比如并发和IO等，在学习中成长。

源代码

Github地址：https://github.com/lifimlt/carlosdriver

见 oled.c oled.h 和oledfont.h三个文件

参考文献：

[1] Linux org, Serial Peripheral Interface (SPI),

[2] 郝过, Linux设备驱动模型SPI之二, 2016年2月28日

[3] invo-tronics , SPI Driver for Linux Based Embedded System, 2014年9月30日

[4] Linux学习之路, spi驱动框架全面分析，从master驱动到设备驱动, 2016年6月22日
