3.3_Security_对称密钥算法之AEAD

简单的说，把3.0_Security_对称密钥算法加解密和3.2_Security_对称密钥算法之MAC（CMAC/HMAC）结合在一起，就是AEAD。全称为：Authenticated Encryption (AE) and Authenticated Encryption with Associated Data (AEAD)

对于AEAD的编程接口：

加密：
- 输入：明文、密钥、header（未加密，可选）；
- 输出：密文和MAC（tag）
解密：
- 输入：密文，密钥，tag，header（在加密的时候使用的，可选）
- 输出：明文，验证tag的结果，如果有header也有验证header的结果；

注意，header的目的是提供认证和完整性的保护，应用场景在网络和存储的metadata，是对不需要保证安全性但是需要认证功能的数据。

常用的AEAD包含：

1. 安全背景

对称加密算法只能提供保密性，MAC只能提供认证的功能，如果想让两个结合，那么就需要人工的使用加密算法及MAC，这种组合是多种多样的，并没有一个完善的标准规定，而且易错(error prone)。大量的攻击可以侵入，由于加密+认证错误的实现。大概2000年的时候，Charanjit Jutla，这个人集成了CBC模式的加密与认证混合的工具IAPM mode。在2009年，又逐步的定义了6种认证加密模式：

offset codebook mode 2.0, OCB 2.0;
Key Wrap;
counter with CBC-MAC CCM;
encrypt then authenticate then translate, EAX;
encrypt-then-MAC, EtM;
Galois/counter mode, GCM)

在2013年，CAESAR competition 推行认证加密模式。在2015年，ChaCha20-Poly1305被加入到GCM中。

至此，一种又可以加密又可以保证完整性的算法工具诞生了。

2. AEAD

单纯的对称加密算法，其解密步骤是无法确认密钥是否正确的。也就是说，加密后的数据可以用任何密钥执行解密运算，得到一组疑似原始数据，而不知道密钥是否是正确的，也不知道解密出来的原始数据是否正确。因此，需要在单纯的加密算法之上，加上一层验证手段，来确认解密步骤是否正确。简单地把加密算法和认证算法组合，可以实现上述目的，并由此产生了几个方案：

EtM (Encryption then MAC)
E&M (Encryption and MAC)
MtE (MAC then Encryption)

2.1 AEAD前身

2.1.1 (old) Encrypt-then-MAC (EtM)

先加密，然后对密文进行 MAC 运算（一般用各种 HMAC），把二者拼接起来，发给接收方。接收方先验证 MAC，如果验证通过，则证明密钥是正确的，然后执行解密运算。

参考： RFC-7366.

Various EtM ciphersuites exist for SSHv2 as well，(e.g., hmac-sha1-etm@openssh.com).

2.1.2 (old) Encrypt-and-MAC (E&M)

同时对原始数据执行加密和 MAC 运算，把二者拼接起来，发给接收方。接收方先进行解密，然后对解密结果执行 MAC 运算，比对发来的 MAC，验证正确性。

Used in, e.g., SSH

2.1.3 (old) MAC-then-Encrypt (MtE)

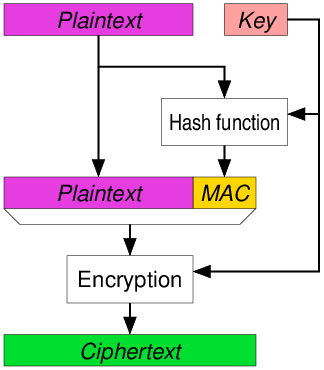

与 EtM 相反，先对原始数据执行 MAC 运算，与原始数据拼接后，执行加密算法，将密文发送给接收方。接受方先进行解密，然后执行 MAC 运算，验证解密结果是否正确。

AEAD is used in SSL/TLS

2.2 AEAD

业内逐渐意识到以上通过组合加密和认证算法来实现 AEAD 的方案都是有安全问题的。从 2008 年起，业内开始提出，需要在一个算法在内部同时实现加密和认证。基于以上三个方法的思想，一些新的算法被提出，这些算法被称为真正的 AEAD 算法。

AES-128-GCM
AES-192-GCM
AES-256-GCM
ChaCha20-IETF-Poly1305
XChaCha20-IETF-Poly1305

在具备 AES 加速的 CPU（桌面，服务器）上，建议使用 AES-XXX-GCM 系列，移动设备建议使用 ChaCha20-IETF-Poly1305 系列。在设计加密系统的时候，请务必选用 AEAD算法，抛弃旧的 MtE，EtM，E&M方案。

2.2.1 GCM

GCM原理

GCM 全称为 Galois/Counter Mode (GCM)，可以看出 G 是指 GMAC，C 是指 CTR。它在 CTR 加密的基础上增加 GMAC 的特性，解决了 CTR 不能对加密消息进行完整性校验的问题。

GCM 加密所需数据：明文 P、加密密钥 Key、初始向量 IV、附加消息 F。

GCM 加密步骤如下：

将 P 分为 P1、P2、…、Pn，Px 长度 <= 128
生成累加计数器 c0、c1、c2、…、cn，由密钥 Key 计算出密钥 H
将 IV、c0 进行运算（连接、加和、异或等）得到 IV_c0，用 Key 加密 IV_c0 得到 IVC0
将 IV、c1 进行运算（连接、加和、异或等）得到 IV_c1，用 Key 加密 IV_c1 得到 IVC1，将 IVC1、P1 做异或运算得到 C1，用密钥 H 通过 GMAC 算法将附加消息 F 计算出 F1， F1 与 C1 做异或运算得到 FC1
将 IV、c2 进行运算（连接、加和、异或等）得到 IV_c2，用 Key 加密 IV_c2 得到 IVC2，将 IVC2、P2 做异或运算得到 C2，用密钥 H 通过 GMAC 算法将附加消息 FC1 计算出 F2， F2 与 C2 做异或运算得到 FC2
…
将 IV、cn 进行运算（连接、加和、异或等）得到 IV_cn，用 Key 加密 IV_cn 得到 IVCn，将 IVCn、Pn 做异或运算得到 Cn，用密钥 H 通过 GMAC 算法将附加消息 FC(n-1) 计算出 Fn， Fn 与 Cn 做异或运算得到 FCn
拼接 C1、…Cn 得到密文 C，用密钥 H 通过 GMAC 算法结合 FCn 和 IVC0 最终计算出 MAC

For any given key and initialization vector combination, GCM is limited to encrypting 239−256 bits of plain text (64 GiB)

参考：AES Galois Counter Mode (GCM) Cipher Suites for TLS

需要注意的是，GCM能够使用128/192/256的key长度，并且总以128bits作为块长度。参考： https://crypto.stackexchange.com/questions/77750/why-gcm-operation-mode-with-aes-128-is-recomended-and-can-we-use-aes-192-and-aes

GCM mbedtls库

void setup() {
	  mbedtls_gcm_context aes;
	  char *key = "abcdefghijklmnop";
	  char *input = "Mark C's ESP32 GCM Example code!";
	  char *iv = "abababababababab";
	  unsigned char output[64] = {0};
	  unsigned char fin[64] = {0};
	  Serial.println("[i] Encrypted into buffer:");

	  // init the context...
	  mbedtls_gcm_init( &aes );
	  // Set the key. This next line could have CAMELLIA or ARIA as our GCM mode cipher...
	  mbedtls_gcm_setkey( &aes,MBEDTLS_CIPHER_ID_AES , (const unsigned char*) key, strlen(key) * 8);
	  // Initialise the GCM cipher...
	  mbedtls_gcm_starts(&aes, MBEDTLS_GCM_ENCRYPT, (const unsigned char*)iv, strlen(iv),NULL, 0);
	  // Send the intialised cipher some data and store it...
	  mbedtls_gcm_update(&aes,strlen(input),(const unsigned char*)input, output);
	  // Free up the context.
	  mbedtls_gcm_free( &aes );

	  for (int i = 0; i < strlen(input); i++) {
	    char str[3];
	    sprintf(str, "%02x", (int)output[i]);
	    Serial.print(str);
	  }

	  Serial.println("[i] Decrypted from buffer:");
	  mbedtls_gcm_init( &aes );
	  mbedtls_gcm_setkey( &aes,MBEDTLS_CIPHER_ID_AES , (const unsigned char*) key, strlen(key) * 8);
	  mbedtls_gcm_starts(&aes, MBEDTLS_GCM_DECRYPT, (const unsigned char*)iv, strlen(iv),NULL, 0);
	  mbedtls_gcm_update(&aes,64,(const unsigned char*)output, fin);
	  mbedtls_gcm_free( &aes );
}

参考： https://gist.github.com/unprovable/892a677d672990f46bca97194ae549bc

2.2.2 ChaCha20-IETF-Poly1305

ChaCha20-Poly1305是Google所采用的一种新式加密算法，性能强大，在CPU为精简指令集的ARM平台上尤为显著（ARM v8前效果较明显），在同等配置的手机中表现是AES的4倍（ARM v8之后加入了AES指令，所以在这些平台上的设备，AES方式反而比chacha20-Poly1305方式更快，性能更好），可减少加密解密所产生的数据量进而可以改善用户体验，减少等待时间，节省电池寿命等。谷歌选择了ChaCha20和伯恩斯坦的Poly1305消息认证码取代过去一直在互联网安全领域使用的基于OpenSSL的RC4密码，谷歌最初是为了保证能够在Android手机上的Chrome浏览器和谷歌网站间的HTTPS（TLS/SSL）通讯。在谷歌采用TLS不久后，ChaCha20和Poly1305均用在OpenSSH中的ChaCha20-Poly1305新算法中，这使得OpenSSH可能避免因编译时间对OpenSSL产生依赖。ChaCha20还用于OpenBSD（一种多平台类UNIX操作系统）中的RC4随机数生成器，在DragonFlyBSD中作为内核的伪随机数产生器（Cryptographically Secure Pseudo-Random Number Generator，简称CSPRNG）的子程序。

ChaCha20-Poly1305是由ChaCha20流密码和Poly1305消息认证码（MAC）结合的一种应用在互联网安全协议中的认证加密算法，由Google公司率先在Andriod移动平台中的Chrome中代替RC4使用。由于其算法精简、安全性强、兼容性强等特点，目前Google致力于全面将其在移动端推广。

Daniel J. Bernstein教授，德裔美籍数学家、密码学家、程序设计师。Eindhoven University of Technology的数学与计算机教授，设计了salsa、chacha等著名的流密码算法和Poly1305消息认证码，对国际密码学界影响深远。

参考： https://datatracker.ietf.org/doc/html/rfc8439

ChaCha20-IETF-Poly1305原理

chacha20 过程如下：

加密参数

输入：

输入项

长度(Bytes)

说明

key

共享秘钥

干扰项，每次不同

AAD

关联数据

plaintext

待加密数据明文

输出：

输出项

长度(Bytes)

说明

ciphertext

加密后的密文，长度与原始明文一致

TAG

认证标签

解密参数

输入：

输入项

长度(Bytes)

说明

key

共享秘钥

干扰项，每次不同

AAD

关联数据

ciphertext

待加密数据明文

TAG

认证标签

输出：

输出项

长度(Bytes)

说明

plaintext

原始明文

result

完整性检查结果（1成功，0失败）

代码示例

int chachapoly_test(void)
{
	/*  Key 共享秘钥 */
    unsigned char skey2[32] = {
    0x2e,0xff,0xe4,0x85,0x1e,0x23,0x72,0xef,
    0x5c,0x44,0x14,0x75,0x61,0xd8,0xf0,0xa3,
    0xde,0x91,0x09,0x00,0x24,0x03,0x51,0x3c,
    0xf2,0xf6,0x6d,0x16,0xbd,0x78,0xd2,0x63};

    int ret = 0;
    EVP_CIPHER_CTX* ctx = NULL;
    EVP_CIPHER_CTX* dctx = NULL;
	/*  干扰项 iv */
    unsigned char iv[12] = {
        0x00, 0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x07, 0x08, 0x09, 0x0a, 0x0b
    };
	/*  外部关联数据 AAD */
    unsigned char aad[128] =
    {0x06,0x07,0x08,0x09,0x0a,0x0b,0x0c,0x0d,0x0e,0x0f,0x10,0x11,0x12,0x13,0x14,0x15,
     0x16,0x17,0x18,0x19,0x1a,0x1b,0x1c,0x1d,0x1f,0x20,0x21,0x22,0x23,0x24,0x25,0x26,
     0x06,0x07,0x08,0x09,0x0a,0x0b,0x0c,0x0d,0x0e,0x0f,0x10,0x11,0x12,0x13,0x14,0x15,
     0x16,0x17,0x18,0x19,0x1a,0x1b,0x1c,0x1d,0x1f,0x20,0x21,0x22,0x23,0x24,0x25,0x26,
     0x06,0x07,0x08,0x09,0x0a,0x0b,0x0c,0x0d,0x0e,0x0f,0x10,0x11,0x12,0x13,0x14,0x15,
     0x16,0x17,0x18,0x19,0x1a,0x1b,0x1c,0x1d,0x1f,0x20,0x21,0x22,0x23,0x24,0x25,0x26,
     0x06,0x07,0x08,0x09,0x0a,0x0b,0x0c,0x0d,0x0e,0x0f,0x10,0x11,0x12,0x13,0x14,0x15,
     0x16,0x17,0x18,0x19,0x1a,0x1b,0x1c,0x1d,0x1f,0x20,0x21,0x22,0x23,0x24,0x25,0x26};
    unsigned char ciphertext[1024] = {0};
    unsigned char res[1024] = {0};

    /* 原始明文 plaintext */
    unsigned char msg[] = "0123456789abcdefghijklmnopqrstuvwxyz";
    ctx = EVP_CIPHER_CTX_new();

    ret = EVP_EncryptInit_ex(ctx, EVP_chacha20_poly1305(), NULL, skey2, iv);
    printf("EncryptInit ret: %d\n", ret);

    int outlen, finallen, reslen;
	/* 加密输入 ADD */
    ret = EVP_EncryptUpdate(ctx, NULL, &outlen, aad, 32);
    ret = EVP_EncryptUpdate(ctx, NULL, &outlen, aad+64, 32);
    printf("Ret: %d Update AAD len: %d\n", ret, outlen);
	/* 加密原始数据 */
    ret = EVP_EncryptUpdate(ctx, ciphertext, &outlen, msg, 37);
    printf("Ret: %d Update len: %u\n", ret, outlen);
    print_strhex(ciphertext, outlen);

    ret = EVP_EncryptFinal(ctx, ciphertext, &finallen);
    printf("Ret: %d Final len: %u\n", ret, finallen);
    outlen += finallen;
    //print_strhex(ciphertext, outlen);

    /* 生成认证标签TAG */
    unsigned char* tag_data = ciphertext + outlen;
    EVP_CIPHER_CTX_ctrl(ctx, EVP_CTRL_AEAD_GET_TAG, 16, tag_data);
    outlen += 16;
    print_strhex(ciphertext, outlen);



    dctx = EVP_CIPHER_CTX_new();
    //iv[0] = 0x0f;
    //skey2[0] = 0xff;
    //tag_data[0] = 0x01;
    //aad[0] = 0x01;
    ret = EVP_DecryptInit_ex(dctx, EVP_chacha20_poly1305(), NULL, skey2, iv);
    printf("DecryptInit ret: %d\n", ret);

    ret = EVP_CIPHER_CTX_ctrl(dctx, EVP_CTRL_GCM_SET_TAG, 16, tag_data);
    printf("Ret: %d CTX set TAG\n", ret);

    ret = EVP_DecryptUpdate(dctx, NULL, &reslen, aad, 32);
    ret = EVP_DecryptUpdate(dctx, NULL, &reslen, aad+64, 32);
    printf("Ret: %d Update AAD len: %d\n", ret, reslen);

    ret = EVP_DecryptUpdate(dctx, res, &reslen, ciphertext, outlen - 16);
    printf("Ret: %d DecryUpdate once len: %u\n", ret, reslen);
    int totallen = reslen;

    ret = EVP_DecryptFinal(dctx, res, &reslen);
    printf("Ret: %d DecryptFinal len: %u\n", ret, reslen);
    //reslen += finallen;

    //print_strhex(res, totallen);
    printf("%s\n", res);
}
